|
 |
|
|
已解决问题
游客铝单板填缝时，发生中间开裂现象，胶体变硬变脆现象
回答：1 浏览：5465 提问时间：2016-12-6
教一个施工中遇到的问题，请帮忙分析指点一下：20级的幕墙胶用于20层左右的楼顶平台四周的围栏喷涂铝单板填缝，发生中间开裂现象，且胶体变硬变脆，割下的胶条两侧附着有铝单板表面脱落的喷涂，一掰就断。(胶缝宽1.5cm左右，施胶宽度深度比例正常;固化初期无位移和振动。)
请问:有没有可能是铝单板表面喷涂没处理好，跟硅胶发生了反应，导致硅胶性能变异？或者是施工方使用了其他级别更低的硅胶？或者是这批胶本身存在问题？ 登录后即可参与投票
最佳答案
1. 首先胶与铝材喷涂发生反应的概率比较小，基本可以排除。不过，表面喷涂会随着胶一起剥落，说明铝单板表面喷涂可能确实没有处理好。值得注意的是：虽然表面喷涂不太可能会让胶变硬变脆、从中间裂开，但如果表面喷涂与铝材粘接不好，即使胶与表面喷涂粘接良好，还是可能跟喷涂一起从铝材上脱落，最终也会影响铝材与胶的粘接。

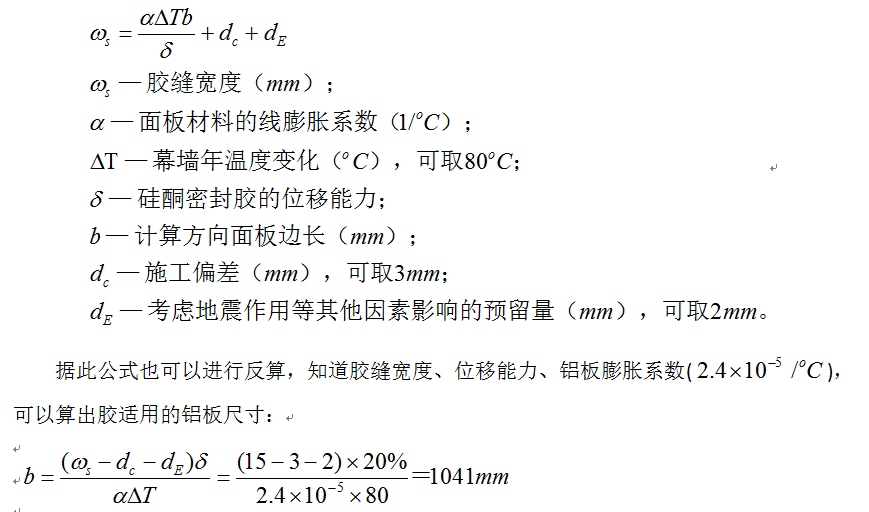

2. 该位移能力的胶是否满足铝板变形要求，可以通过计算知道。胶缝宽度，按JGJ 102-2003第4.3.9规定进行计算：  也就是说：当铝板尺寸大于1041毫米时（长或宽），该密封胶可能就不太适用于对应的胶缝。 3. 当然也不排除现场使用了其他级别更低的胶，或者是充油密封胶。现场发现的胶中间开裂，且胶体变硬变脆的情况，有可能使用了充油胶的结果。“充油密封胶”，刚开始使用可能看不出问题，但是几个月到半年以后，就有可能出现开裂、粉化、硬化、流油、开胶等问题，引起严重的质量事故甚至安全事故，最终会导致客户付出几倍甚至几十倍购胶成本，还极可能造成严重的社会负面影响，损害企业信誉。建议千万不要选用“充油密封胶”。
回答时间：2016-12-12
其他回答 |
|
||||||||||||||||
