×关闭

×关闭

精彩词条

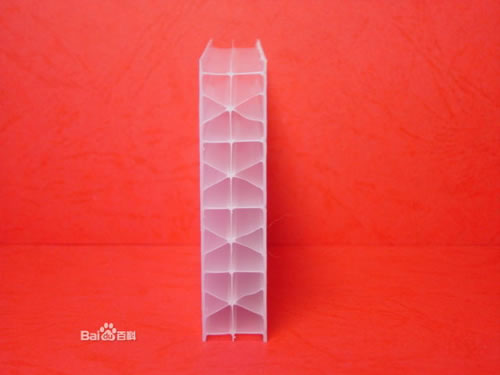

阳光板

补充:1  浏览:10747  发布时间:2011-11-28




  阳光板主要由PC/PET/PMMA/PP料制作.阳光板普遍用于各种建筑采光屋顶和室内装饰装修;火车站和航空港等待厅及过街天桥、通道顶棚;汽车站、轮渡码头等公共服务设施的顶盖和装潢园林小品;天窗、地窖、拱形屋顶及商场顶棚;旅游、游艺场合奇怪装潢及休息廊厅;透光隔热及隔音屏障路牌广告、灯箱广告及展现展览部署;高级内装修板。


材料特点



  阳光板在80 年代中期迅猛进进建筑装饰材料市场。比夹胶玻璃、夹丝玻璃、钢化玻璃、中空玻璃更具轻质、耐候、超强、阻燃、隔声的优良性能,因阳光板特有的高品质。得到建筑设计、装潢工程、环境工程、广告业的普遍认同。据统计 80 年代末期以来,阳光板在国际市场销售量以每年 20% 速度增加,2008年起,全世界总销售量每年超出 10 亿平方米。


建筑应用



  自1989 年开端,随着国内建筑的逐步升级。一批重点建设工程项目:深圳国际贸易大厦、杭州香格里拉饭店、北京四川饭店、北京世界公园和北京西客站等率先采取了阳光板,为这一材料在国内的推广积聚了可贵的设计、施工和日常保护的经验。为有机玻璃的30倍;阳光板外表经过防紫外线工艺处理,阳光板具有透光性强、抗冲击、隔热、耐候、防结露、阻燃、隔声和良好的加工性能等。阳光板的抗冲击性为普通玻璃的 100 倍。具备抗老化性能,成功地解决了其它工程塑料所不能解决的老化问题;阳光板难燃B1级;阳光板的隔声比玻璃进步 5-9dB 国际上是高速公路音屏障的首选资料。





  目前我国现代温室建设重要用玻璃、双层薄膜等作为温室建设的覆盖资料。采取这些资料建造的现代温室主要存在问题是温室的能耗高。碰到冰雹、大雪等自然灾祸时,抵抗自然灾难的才能差,温室自身将受到严重的损坏,温室中种植的作物同时受到很大丧失,薄膜用过后还将造成白色污染。


  70 年代在欧洲问世的双层及多层阳光板,作为第四代温室笼罩材料的阳光板。已被普遍地应用在农业温室建设上。其重要特征是质轻,其重量是雷同厚度的玻璃的十五分之一;超强:抗冲击强度是玻璃的16 倍;节能:比玻璃笼罩温室节能 40% 以上;耐久:阳光板应用 10 年后透光率减少不超过 10% ;耐冷及耐热: -40 ℃ ~ 120 ℃之间,阳光板不产生变形;透明,无色阳光板的透光率在 75% -82% 之间;可冷弯性:常温下阳光板的最小曲折半径为板厚的 175 倍。从基本上改良了温室的状态。



发展前景


  阳光板的应用刚刚开端,国现代农业温室建设中。重要在北京及北方的一些城市。温室建造方面,有全体使用阳光板建造的温室,有山墙使用阳光板建造的温室,也有山墙和侧墙应用阳光板建造的温室。温室功效方面,有以生产为主的生产型温室,有以花卉交易中心为主的贸易型温室,以及以科研为主的温室。这些温室局部或全体使用阳光板做为笼罩资料,使温室的生态环境进一步得到改良。


  每年5000 万平方米的阳光板市场中有 20% 用于农业温室;北美洲,欧洲。每年 6000 万平方米阳光板市场中有 70% 用于农业温室。中国是农业大国,而且人口众多,土地资源有限,发展示代农业,进行工厂化高效农业温室的建设是农业发展的基本前途,而阳光板作为第四代农业温室建设的覆盖材料将有着十分广泛的用武之地。米字型阳光板广泛用于幕墙。

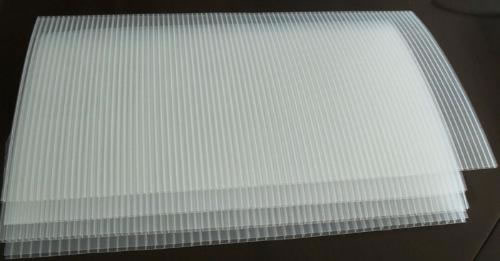

PC阳光板产品特性


  (1)透光性:P C阳光板透光率最高可达89%,可与玻璃相妣美。UV涂层板在太阳光下爆晒不会产生黄变,雾化,透光不佳,十年后透光流失仅为10%,PVC流失率则高达15%—20%,玻璃纤维为12%-20%。


  (2)抗撞击:撞击强度是普通玻璃的250-300倍,同等厚度亚克力板的30倍,是钢化玻璃的2-20倍,用3kg锤以下两米坠下也无裂痕,有“不碎玻璃”和“响钢”的美称。


  (3)防紫外线:PC板一面共挤有抗紫外线(UV)涂层,另一面具有抗冷凝处理,集抗紫外线、隔热防雾滴功能于一身。可阻挡紫外线穿过,及适合保护贵重艺术品及展品,使其不受紫外线破坏。


  (4)重量轻:比重仅为玻璃的一半,节省运输、搬卸、安装以及支撑框架的成本。


  (5)阻燃:国家标准GB50222—95确认,P C阳光板为难燃一级,即B1级。PC板自身燃点是580℃,离火后自熄,燃烧时不会产生有毒气体,不会助长火势的蔓延。


  (6)可弯曲性:可依设计图在工地现场采用冷弯方式,安装成拱形,半圆形顶和窗。最小弯曲半径为采用板厚度的175倍,亦可热弯。


  (7)隔音性:P C阳光板隔音效果明显,比同等厚度的玻璃和亚加力板有更佳的音响绝缘性,在厚度相同的条件下,P C阳光板的隔声量比玻璃提高5—9DB。在国际上是高速公路隔音屏障的首选材料。


  (8)节能性:夏天保凉,冬天保温,P C阳光板有更低于普通玻璃和其它塑料的热导率(K值),隔热效果比同等玻璃高7%-25%,P C阳光板的隔热最高至49%。从而使热量损失大大降低,用于有暖设备的建筑,属环保材料。


  (9)温度适应性:PC板在-40℃时不发生冷脆,在125℃时不软化,在恶劣的环境中其力学,机械性能等均无明显变化。


  (10)耐候性: P C阳光板可以在-40℃至120℃范围保持各项物理指标的稳定性。人工气候老化试验4000小时,黄变度为2,透光率降低值仅0.6%。


  (11)防结露: 室外温度为0℃,室内温度为23℃,室内相对湿度低于80%时,材料的内表面不结露。露水会延着板材的表面流走,不会滴落。


  (12)简易方便,不像传统材料那样笨重,在近几年广泛应用于我国沿海一带城市。



阳光板用途


  园林、游艺场所奇异装饰及休息场所的廊亭;


  商业建筑的内外装饰、现代城市楼房的幕墙;


  航空透明集装箱、摩托车前风挡、飞机、火车、轮船、汽车、汽艇、潜艇及玻璃军警盾牌;


  电话亭、广告路牌、灯箱广告、展示展览的布置;


  仪器、仪表、高低压开关柜面板及军事工业等;


  壁、顶、屏风等高档室内装饰材料;


  高速公路及城市高架路隔音屏障;


  农业温室及养殖大棚;


  现代生态餐厅顶棚;


  所有单位或小区内自行车棚、阳台遮阳雨棚及屋顶休息亭棚;


  办公楼、百货大楼、宾馆、别墅、学校、医院、体育场馆、娱乐中心及公用设施的采光顶棚等阳光板安装方法



螺丝安装法


  (1)螺丝间距,可依板厚,作适当的配置,间距太小及太大均不好。如间距太小,有时会因太紧而引发应力,造成破坏;如间距太大,又可使PC板固定不稳。为此推荐采用下间距:


  A:板厚3.0mm以下,间距为10~20cm


  B:板厚3.0mm以上,间距为20~30cm


  C:若以压条固定时,间距为20~30cm


  注:如用自攻螺丝直接固定PC板,则螺丝间距越大,板材越不易因应力而损坏。


  (2)螺丝孔的尺寸须考虑PC板夏冬季节及书夜热胀冷缩的不同。一般而言,螺丝孔径应比螺丝起码径大2~4mm,以预留膨胀空间


  (3)螺丝孔的位置离PC板的边缘太近时,非常容易造成破板,一般而言,螺丝孔的位置离PC板边缘为螺丝孔直径的2.5倍以上。例如直径4mm的螺丝,则螺丝孔的位置至少离PC板边缘要有1cm以上.


  (4)螺丝切勿锁的太紧,否则产生变形,并引应力。


  (5)锁在PC板上的螺丝最好不要选用自攻螺丝,否则产生应力,并且该应力随板材厚度增大而增大。


  (6)为减小螺丝以材的直接压力,可用垫圈充垫其间,但PVC垫圈及某些橡胶圈会破坏PC板,不可使用。建议使用垫圈的材质为三元乙丙像胶,硅橡胶及氯丁橡胶。



干式装配法


  所谓干式,即不使用密封胶。因为有时可能发生板材膨胀量超过了密封胶的延伸极


  限的情况及为了美学方面的需要,干式装配系统的优点是密封胶条压紧在压条(铝合金型材)的里面,使板材在膨胀和受载位移动时可以自由地移动。


  警示!


  不得用PVC密封胶条,因在软质PVC中添加的增塑剂迁移至板材表面,会使板材的表面龟裂,甚至则整板遭破坏。适用的密封条材料是氯丁橡胶、或EPDM等,它们的硬度约为邵氏A65。



湿式装配法


  这种装配系统主要用于小型的设施,如汽车库、车站篷、雨檐、温室以及其它许多替代玻璃的场合。当采用湿式装配法,如下图2所示基本要求是密封系统要能承受板材一定量的移动,允许热膨胀而不降低其与框架及板材之间的粘结力。一般推荐使用中性硅酮胶与中空阳光板的湿式装配,但要特别注意,在使用前必须检查所用密封胶的化学性,绝对不可选用酸性及碱性硅酮胶,因为这些固化剂会导致板材龟裂,尤其当有内应力时,在选用密封胶时,除考虑化学适性外,还要重点检验,延伸度及耐候性等。



阳光板边缘坚固的条件


  无论干式装配法还是湿式装配法,无论水平的、垂直式的和倾斜的安装。在中空阳光板安装工程中极重要的是边缘的紧固,必须注意以下两点:


  (1)在连接型材中或在镶框的镶槽中必须留出有效的空间以便板材受膨胀和受载位移。中空阳光板的线性热膨胀系数是7×10m/m.k,即温度每升高1℃,1m×1m板顺着长度方向各膨胀0.075mm,用户须根据工程所在地分四季温差,算出安装间隙的数据:如北方地区,最高温度为40℃,最低温度为-30℃,1m×1m的板材安装预留间隙为0.07×70=4.9mm


  (2)板材被夹持的部份里至少要含有一条箭肋,或者在板材的边缘被啮合的部份最小20mm。


  一般来说. 型材构成的插槽总深度应包括20mm的啮合加上因热膨胀及因荷载引起变形须预留出的间隙.



阳光板的冷弯要求


  中空阳光板的最大特点是可以顺着筋的方向冷弯成不同弯曲半径的拱形,不仅提高采光面积,符合建筑艺术设计弯曲要求。而且提高了板材的承载能力,普通玻璃是望尘莫及的。板材允许弯曲的正确方向,为避免暴露于外的那面发生破裂,其弯曲半径不得小于下表所列:


  最小半径=板材厚度×175此为极限半径,非保证值.


  建议半径控制在板材厚度的200倍以上,可更好地防止板材的破损。



阳光板的密封技术


  阳光板上原有的胶带,仅为临时保护板材边缘所用.是不耐老化的,在安装工程中,按尺寸裁板,下料后必须用工程专用胶带按安装规程的要求密封板端孔格,把原来胶带替换下来.安装工程专用胶带应有很好的耐候性,长期使用而不丧失其粘结性和机械强度,安装操作时,贴胶带时


  要注意以下几点;


  (1)保证板材边缘都是光滑的。


  (2)要将所有孔吹干净,压缩空气必须是无任何杂质.干燥的.


  (3)要保证用型材、金属盖板,端部的U形保护槽把胶带完全盖住,安装完成后,不应该有暴露的部分。


  (4)在预安装最后上架安装之前要检查胶带有无损失,发现损坏的胶带,一定要更换.



阳光板的清洁方法


  (1)清洗时必须用60℃以下的温水冲洗。


  (2)清洗时应用中性洗涤剂,不允许用对阳光板有侵蚀作用的洗涤剂。


  (3)要求用软布或海绵蘸中性液轻轻擦洗。禁用粗布、刷子、拖把等其它坚硬、锐利工具实施清洗。


  (4)当表面上出现油脂、未干油漆、胶带印迹等情况时可用软布点酒精擦洗。


  (5)必须用清水把清洗下的污垢彻底冲洗干净。


  (6)最后用干净布把板面擦干擦亮,不可有明显水迹。


  特别注意:


  不适用的清洗剂是碱性溶液、它会侵蚀板面。禁用酯类、酮类、卤代烃类及一切可使聚碳酸酯溶解或溶胀的物质。



阳光板的储运


  (1)要在室内保存,绝不允许日光直接照射或雨淋


  (2)用手码放,码放高度不要超过二米。板上不得压重物,板材之间不得有硬物。


  (3)贮藏室须保持洁净、干燥、避免灰尘侵入。室内不应同时存放其它化学物质。


  (4)贮存时,不得损坏或揭掉保护膜。


  (5)运输时必须平放于面积大于板材的干净平面托盘上,如有需要应适当绑住以避免震动和滑动,注意保护好板边不使受损和双面保护膜保持完整无缺。



阳光板的注意事项


  (1)安装时,施工组织者一定要将保护膜上印的文字说明和注意事项理解清楚,并向操作员说明,特别要注意哪面朝外的标准。千万不可错装。


  (2)安装前,不得揭掉保护膜,只沿着板材边线将保护膜揭起50mm左右,安装完毕后立刻揭掉保护膜,如必须继续保护板面,则先揭掉膜,再重新覆盖保护膜。


  (3)密封材料的粘性物质应对PC阳光板无损害。


  (4)密封带应有良好的耐候性,且在长时间内不应失去粘性和机械强度。


  (5)不要打磨或用强碱清洗阳光板,不要用硬刷子擦表面,以免产生拉毛现象



阳光板材料性能


  透光:适光率高达88%


  节能:传热系数(K值)低、隔热性好,节能量是相同厚度玻璃的1.5-1.7倍。


  质轻:质量是相同厚度玻璃的 1/2。


  冷弯:可冷弯,安全弯曲半径为其板厚的175倍以上(耐力板)。


  使用温度范围宽:在-4O到120范围内物理性能稳定。


  耐侯:人工气候老化试验4000小时,黄变度为2,透光率降低值仅0.6%。


  耐燃:经国家防火建筑材料质量监督检验中心测试,本公司所生产的阳光板和


  耐力板燃烧性能达到难燃B1级。


  防凝:一面可作抗冷凝处理,防止冷凝水滴落。


  UV层:板面加有UV防紫外线涂层,延长板材寿命。


  隔音:聚碳酸酯板材具有良好的隔音性能,能有效地降低噪音。


  抗风:抗风性能可达到国标GB/T7106-86第1级。


  抗冲击:冲击强度是普通玻璃的300倍、是亚克力板的30倍、钢化玻璃的2倍。

其他补充

游客
A mlioiln thanks for posting this information.
补充时间:2012-7-1

我来补充: 回答即可得分。若被选为最佳答案,您可获得更多奖励分。 马上登录 没帐号?马上注册

  注册登录后回答,赢取积分!

点击刷新验证码


4734 词条
  NOBODY发布的更多词条
  相关词条
