数控铣床

补充:0  浏览:7971  发布时间:2012-1-10


  数控铣床引是在一般铣床的基础上发展起来的,两者的加工工艺基本相同,结构也有些相似,但数控铣床是靠程序控制的自动加工机床,所以其结构也与普通铣床有很大区别。
  主轴箱
  包括主轴箱体和主轴传动系统,用于装夹刀具并带动刀具旋转,主轴转速范围和输出扭矩对加工有直接的影响。
  进给伺服系统
  由进给电机和进给执行机构组成,按照程序设定的进给速度实现刀具和工件之间的相对运动,包括直线进给运动和旋转运动。



  控制系统
  组装中的数控龙门铣床
  数控铣床运动控制的中心,执行数控加工程序控制机床进行加工。
  辅助装置
  如液压、气动、润滑、冷却系统和排屑、防护等装置。
  机床基础件
  通常是指底座、立柱、横梁等,它是整个机床的基础和框架



  数控铣床的选用
  根据被加工零件的尺寸选用

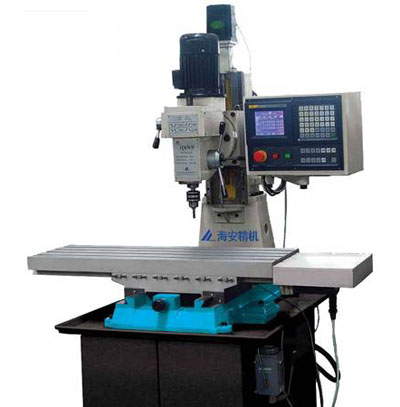

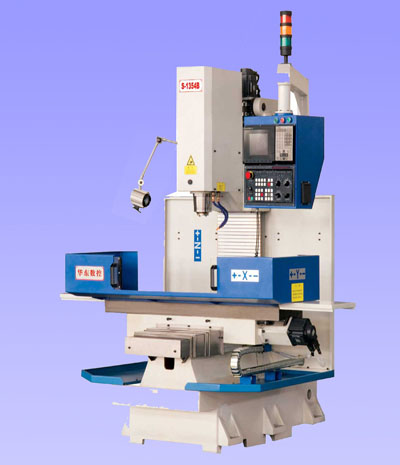

  规格较小的升降台式数控铣床,其工作台宽度多在400mm以下,它最适宜中小零件的加工和复杂形面的轮廓铣削任务。规格较大的如龙门式铣床,工作台在500—600mm以上,用来解决大尺寸复杂零件的加工需要。
根据加工零件的精度要求选用
  我国已制定了数控铣床的精度标准,其中数控立式铣床升降台铣床已有专业标准。标准规定其直线运动坐标的定位精度为0.04/300mm,重复定位精度为 0.025mm,铣圆精0.035mm。实际上,机床出厂精度均有相当的储备量,比国家标准的允差值大约压缩20%左右。因此,从精度选择来看,一般的数控铣床即可满足大多数零件的加工需要。对于精度要求比较高的零件,则应考虑选用精密型的数控铣床。



  根据加工零件的加工特点来选择
  对于加工部位是框形平面或不等高的各级台阶,那么选用点位---直线系统的数控铣床即可。
  如果加工部位是曲面轮廓,应根据曲面的几何形状决定选择两坐标联动和三坐标联动的系统。
  也可根据零件加工要求,在一般的数控铣床的基础上,增加数控分度头或数控回转工作台,这时机床的系统为四坐标的数控系统,可以加工螺旋槽、叶片零件等。



  根据零件的批量或其他要求选择
  对于大批量的,用户可采用专用铣床。如果是中小批量而又是经常周期性重复投产的话,那么采用数控铣床是非常合适的,因为第一批量中准备好多工夹具、程序等可以存储起来重复使用。从长远考虑,自动化程度高的铣床代替普通铣床,减轻劳动者的劳动量提高生产率的趋势是不可避免的。
