CNC

补充:0  浏览:11415  发布时间:2013-2-17

  CNC(数控机床)是计算机数字控制机床(Computer numerical control)的简称,是一种由程序控制的自动化机床。该控制系统能够逻辑地处理具有控制编码或其他符号指令规定的程序,通过计算机将其译码,从而使机床执行规定好了的动作,通过刀具切削将毛坯料加工成半成品成品零件。
  计算机数控
  Computer numerical control:计算机数控,简称CNC,国外一般都称为CNC,很少再用NC这个概念了。数控机床(Numerical Control Machine Tools)是指装备了计算机数控系统的机床,简称CNC机床。
  相关链接
  数控机床的控制单元
  数控机床的操作和监控全部在这个数控单元中完成,它是数控机床的大脑。
  数控机床简介
  它所控制的通常是位置、角度、速度等机械量和与机械能量流向有关的开关量。数控的产生依赖于数据载体和二进制形式数据运算的出现。1908年,穿孔的金属薄片互换式数据载体问世;19世纪末,以纸为数据载体并具有辅助功能的控制系统被发明;1938年,香农在美国麻省理工学院进行了数据快速运算和传输,奠定了现代计算机,包括计算机数字控制系统的基础。数控技术是与机床控制密切结合发展起来的。1952年,第一台数控机床问世,成为世界机械工业史上一。
  特点
  与普通机床相比,数控机床有如下特点:
  加工精度高,具有稳定的加工质量;
  可进行多坐标的联动,能加工形状复杂的零件;
  加工零件改变时,一般只需要更改数控程序,可节省生产准备时间;
  机床本身的精度高、刚性大,可选择有利的加工用量,生产率高(一般为普通机床的3~5倍);
  机床自动化程度高,可以减轻劳动强度;
  批量化生产,产品质量容易控制;
  对操作人员的素质要求较低,对维护人员的技术要求较高。
  组成
  数控机床一般由下列几个部分组成:

  主机,他是数控机床的主体,包括机床身、立柱、主轴、进给机构等机械部件。他是用于完成各种切削加工的机械部件。
  数控装置,是数控机床的核心,包括硬件(印刷电路板、CRT显示器、键盒、纸带阅读机等)以及相应的软件,用于输入数字化的零件程序,并完成输入信息的存储、数据的变换、插补运算以及实现各种控制功能。
  驱动装置,他是数控机床执行机构的驱动部件,包括主轴驱动单元、进给单元、主轴电机及进给电机等。他在数控装置的控制下通过电气或电液伺服系统实现主轴和进给驱动。当几个进给联动时,可以完成定位、直线、平面曲线和空间曲线的加工。
  辅助装置,指数控机床的一些必要的配套部件,用以保证数控机床的运行,如冷却、排屑、润滑、照明、监测等。它包括液压和气动装置、排屑装置、交换工作台、数控转台和数控分度头,还包括刀具及监控检测装置等。
  编程及其他附属设备,可用来在机外进行零件的程序编制、存储等。
  发展
  自从1952年美国麻省理工学院研制出世界上第一台数控机床以来,数控机床在制造工业,特别是在汽车、航空航天、以及军事工业中被广泛地应用,数控技术无论在硬件和软件方面,都有飞速发展。
  加工中心
  加工中心有普通加工中心和高速加工中心,一般高速加工中心是带有刀库和自动换刀装置的一种高度自动化的多功能数控机床。工件在加工中心上经一次装夹后,能对两个以上的表面完成多种工序的加工,并且有多种换刀或选刀功能,减少人为操作,从而使生产效率大大提高以及质量有所控制。
加工中心按其加工工序分为镗铣和车削两大类,按控制轴数可分为三轴、四轴和五轴加工中心。

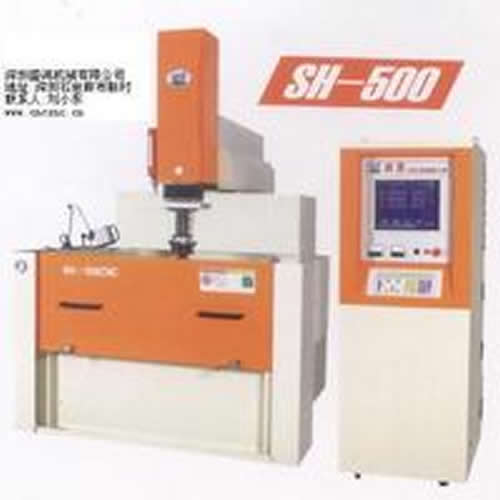

  CNC火花机
  概念
  CNC火花机是指由电脑控制的火花机,
  火花机分为手调火花机,数码火花机,电脑手摇火花机也叫电脑ZNC火花机,还有就是CNC火花机,CNC火花机通过电脑实现自动化控制,完成复杂的,精密的放电加工.在实际加工过程,电脑发出指令控制火花机X,Y轴左右震荡,能够实现加工模具侧边和底边一样的效果.通过编程设定,CNC火花机也可以像加工中心一样按照程序指令来工作.
  CNC火花机的功能特点
  CNC火花机具有以下功能特点,也是其它类型火花机不具备的。
  点对点移位功能、自动寻边靠模功能、自动移至模具中心位置功能、多组坐标点设定功能、内置加工工艺参数功能、6方向放电加工工能、多种放电回路功能、2D或3D摇动加工功能、G码编辑加工功能、内置多种路径加工功能。
  CNC火花机分类
  CNC火花机以床身结构较可分为牛头式﹑龙门式结﹑工作台移动式,牛头式及龙门式结构较为合理。
  CNC火花机控制轴数可分为三轴﹑四轴﹑五轴3种类别。

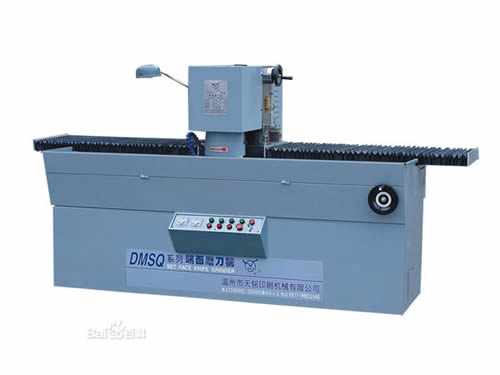

  CNC磨刀机DMSQ-K型
  机型简介
  CNC磨刀机又称数控磨刀机,采用步进电机,PLC编程控制系统;砂轮自动进给,能自动调节粗磨、精磨次数;可记忆、储存和动态跟踪。有效节省生产准数控备时间,减轻劳动强度。
  CNC磨刀机DMSQ-K型是小型磨刀中心、中小型印刷包装等行业用户的最佳选择。
  主要功能配置

  燕尾式导轨
  集中加油装置
  PLC编程控制系统
  防尘罩装置
  进口电器元件(选配装置)
  刮刀夹具(选配装置)
  备注:CNC磨刀机DMSQ-K型系列有磨刀长度为1.73米、2.2米、2.4米、2.6米、2.8米、3米、3.2米、3.5米、4米、4.5米、5米,共计10种规格。
  CNC148P4外圆磨床
  概念
  CNC148P4是指由电脑控制的全自动外圆磨床
  外圆磨床可分为:手控外圆磨,数控G代码编程外圆磨,CNC148P4外圆磨。  CNC148P4外圆磨通过软件编程机械手自动上料,全自动化加工。
  加工方式
  先由工作头夹住、固定住棒材,再转动工作头,移动工作头轴,X、V轴根据程序要求移动到要求的位置,开始磨削。由Y轴进刀。 Y轴即工作头轴。
  CNC148P4外圆磨有两种加工模式分为:手动上料,机械手自动上料。
  手动上模式:先由电脑编辑程序,再传输到机台;手动对零点,手动装夹棒料,在开起来自加工。   机械手自动上料模式:先由电脑编辑程序,再传输到机台;手动对零点,把棒料装到料盘上,在开起来加工;由机械手自动上料,当加工完一根棒料后,机械手会自动卸料、上料,实现全自动加工。
  加工种类
  可加工:外圆,斜度、钻尖角,圆弧,球头,槽(环)。(可任意组合加工)
  功能特点
  CNC148P4外圆磨由软件编程,非G代码编程。快速、简单、易上手。软件可根据尺寸勾画出加工平面图  CNC148P4外圆磨可实现机械手自动上料,全自动磨削加工。
  CNC148P4外圆磨有6轴。可分为X 、V、Y、Z、U、W。
  X轴 即粗磨砂轮轴,一般用于外观尺寸不重要的粗糙磨削,或用于粗磨余量。可前后移动
  V轴 即精磨砂轮轴,一般用于外观尺寸要求严格的精细磨削,因砂轮本身磨削量限制,磨削量大的话,砂轮受不了,一般要粗磨砂轮先粗磨余量,再用精磨砂轮精磨,控制外观尺寸。一般单边磨削量0.01mm ,有时因磨削量大(几个毫米),磨削过程中,棒材不稳定。单边磨削量会根据情况改变,应<0.05mm。
  有时因要求尺寸、不限制外观或加工工艺的问题,V轴也会装上平轮,平轮的磨削量大,速度放慢、可以单次磨削量可达几个毫米,一般用于下切。外观会比粗磨好。可前后移动
  Y轴 即工作头轴。用于固定、转动棒材;加工时由Y轴进刀。Y轴在Z轴上。可左右移动
  Z轴 通过V块、导轮来限制Y轴棒材甩动的;有时因加工工艺问题,会用Z轴进刀。可左右移动
  U、W轴 即机械手;当机台处在机械手自动上料加工模式时,需要通过这两个轴来自动卸料、上料。
  可上下前后移动

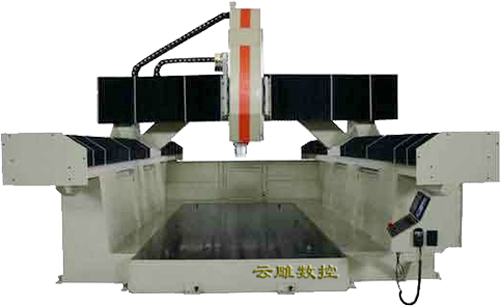

  CNC雕刻机
  概念

  雕刻从加工原理上讲是一种钻铣组合加工,雕刻机多种数据输入模式根据需要游刃有余。它可以兼容以色列的CASMATE,美国的ARTCAM,法国的TPYE3,北京文泰,等国内外选进的雕刻软件,还可以兼容精雕机ENG格式的JD软件。
  分类
  CNC雕刻机可分为:木工雕刻机、石材雕刻机、广告雕刻机、 工艺品雕刻机、泡沫雕刻机、保丽龙雕刻机、金属模具雕刻机、激光雕刻机、激光裁床机、激光切割机、激光打标机、等离子切割机等。
  适用行业
  木工业、石材业、工艺品雕刻、五金模具、治具、厨卫打标、广告业等
