节点图

补充:0  浏览:7711  发布时间:2013-2-22
  别名

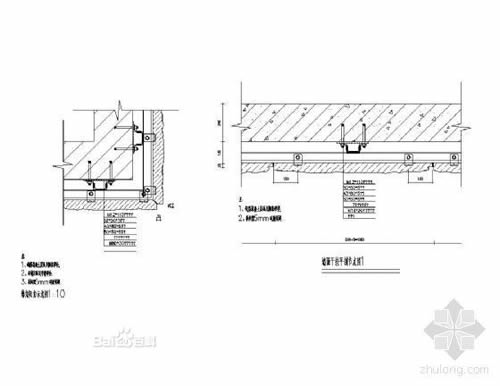

  节点图,是两个以上装饰面的汇交点,是把在整图当中无法表示清楚的某一个部分单独拿出来表现其的具体构造的,一种表明建筑构造细部的图。其与大样图不同的是节点图相对大样图更为细部化,也就是放大大样图所无法表达的内容,以表达的更清楚。节点图的比例一般是1:5左右,而大样图的比例更大,一般是1:2左右。
  制作方法
  按垂直或水平方向切开,以标明装饰面之间的对接方式和固定方法。
  需要画节点详图的部位
  部位
  按道理,只要是属于建筑构造里面的东西,都应该画成大样图,房屋构造里面的墙,楼面,门,窗,装修,散水,变形缝等都应该画成大样,但实际操作上很多建筑上常见做法都主要是由建筑说明来交代建筑材料的做法和引用标准图集来表达了。
  步骤
  1.内外墙节点、楼梯,电梯、厨房、卫生间等局部平面,要单独绘制大样和构造详图。
  2.室内外装饰方面的构造,线脚、图案,造型美观等,很多这方面造型都是由建筑师来创意的。
  3.特殊的或非标准门、窗、幕墙等也应有构造详图,要另行委托设计加工者,还要绘制立面分格图,对开启面积大小和开启方式,与主体结构的连接方式、预埋件、用料材质、颜色等要作出规定。
  4.其他凡在平、立、剖面或文字说明中无法交待或交待不清的建筑构配件和建筑构造,要表达出构造做法,尺寸,构配件相互关系和建筑材料等,就要引出大样,相对与平立剖而言,是一种辅助图样。
  5.对紧邻的原有建筑,应绘出其局部的平、立、剖面,并索引出新建筑与原有建筑结合处的详图号。
